MAC转发表导致的网络丢包的问题

  1. 概述

防火墙在透明模式下,与交换机一样是根据MAC转发表来转发数据流的。查看转发表的命令如下:

比如我们要看透明域tpMAC转发表,那么就查看tp.b的桥转发表。

dump netlink brctl name host tp.b

show bridge control interface tp.b host.

fdb: size=256, used=4, num=4, depth=1

Bridge tp.b host table

port no device devname mac addr vlan ttl attributes

2 44 m1/4 88:b6:6b:09:00:03 1 0 Local Static

1 43 m1/3 88:b6:6b:09:00:02 0 Local Static

2 44 m1/4 88:b6:6b:09:00:03 0 Local Static

转发表是根据接口收到的数据包的源MAC地址来生成的。如果防火墙长时间没有收到某个MAC发出的流量,则会把它从转发表中删除。假如某个MAC从转发表中删除了,但是发往该MAC地址的流量怎么办?

通常采用flooding方式,往所有接口上转发该流量。

但是防火墙与交换机不同的地方在于,它flooding流量是有先决条件的,就是得有相应的策略允许flooding。举例如下:

1、如下图所示,192.168.1.1访问192.168.1.2,我们只需要建立策略,port1port2 192.168.1.1192.168.1.2的策略。

2、当192.168.1.1发起流量源MAC地址是11:11,目标MAC地址11:12,防火墙上就会生成MAC地址11:11 port1的转发表,

3、当192.168.1.2回应数据包发给192.168.1.1时,因为目标mac11:12,就会根据转发表找到port1接口转发出去。

4、但是如果由于种种原因,MAC转发表中没有11:11的时候,192.168.1.2回应的数据包就会按照规则flood到所有接口上,但是这样操作的前提是得有从port2port1的策略。实际上我们不可能为回应的数据包建立策略,防火墙就不会flooding该数据包,于是网络就不通了。



什么时候会发生这种情况呢?通常有两种情况,一是双MAC地址的时候,比如192.168.1.1有两个MAC地址,它发送的时候用一个MAC地址,接收的时候用另外一个MAC地址。这样就会导致MAC转发表上没有它用于接收的MAC地址。另外一种情况就是异步的时候。发送和接收流量不在一条链路上。



二、测试

测试目的:透明墙收到数据包不转发原因及解决方法

防火墙配置

A防火墙:开启异步路由、4口→3口全通策略,3口到4口禁止。

B防火墙:开启异步路由、4口→3口全通策略,3口到4口禁止。

路由路径PC1→FWB→PC2→FWA→PC1

测试拓扑

测试方法PC1 访问PC2,在防火墙A抓包分析。

现象PC1 无法 ping PC2 , FW-A 抓包如下,数据进入3口不转发。

A (root) # dump sniffer packet any "host 192.168.1.2" 4

interfaces=[any]

filters=[host 192.168.1.2]

1.000000 port3 in 192.168.1.2 -> 172.16.1.3: icmp: echo reply

6.000000 port3 in 192.168.1.2 -> 172.16.1.3: icmp: echo reply

11.000000 port3 in 192.168.1.2 -> 172.16.1.3: icmp: echo reply

16.000000 port3 in 192.168.1.2 -> 172.16.1.3: icmp: echo reply

21.000000 port3 in 192.168.1.2 -> 172.16.1.3: icmp: echo reply

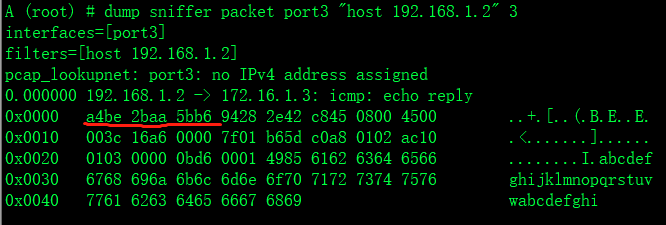

查看FW-A 转发数据包目的MAC,此MAC地址应该在port4口,如果有就可以访问了。



查看FW-A 转发表项,没有发现此MAC地址

A (global) # dump netlink brctl name host root.b

show bridge control interface root.b host.

fdb: hash(size=256, used=8, depth=1) num=8, max=4096

Bridge root.b host table

port no device devname fdom mac addr ttl attributes

2 5 port4 0 a4:be:2b:aa:5b:b0 1

2 5 port4 0 00:e0:fc:09:bc:f9 59

1 4 port3 0 94:28:2e:42:c8:52 20

2 5 port4 0 00:90:27:fe:cf:43 0 Local Static

1 4 port3 0 00:90:27:fe:cf:42 0 Local Static

4 7 port6 0 00:90:27:fe:cf:45 0 Local Static

3 6 port5 0 00:90:27:fe:cf:44 0 Local Static

1 4 port3 0 94:28:2e:42:c8:45 3



解决方法:在防火墙FW-A port3口执行: A (port3) # set peer-interface port4 ,强制将数据包转发到port4口,PC1就可以访问 PC2;该命令删除后,访问中断;另一种方法在端口下手工绑定MAC



但为什么此mac没有在转发表呢? 原因就是:此mac地址近几分钟没有发出过数据包,防火墙上就没有记录,arp广播一般几分钟发一个,防火墙转发表生存时间为300秒,到期后又会中断,这就是为什么一会通一会不通的原因。

FW-A截图:2.2.2.1 发出 ARP请求,2.2.2.2回复告知转发数据包目的MAC,立即生成转发表项目,P1C可以pingPC2了,300秒结束后,就会中断。



备注:如果防火墙FWA 3→4口为全通策略时,不会出现无法访问现象,为什么呢?

正常收到数据包后,检查防火墙root.b转发表,若没有转发目的MAC地址,会向所有端口flooding,但由于防火墙处理机制原因,会检查下策略,如果没有策略匹配就不转发,如果加上相应策略,就转发该数据包了。



在防火墙FWA 3→4口添加(反向策略)192.168.1.0/24 → 172.16.1.0/24 策略后,即可通信一直无丢包。以下为debug flow抓包结果:

A (root) # id=36870 trace_id=7 msg="vd-root received a packet(proto=1, 192.168.1.2:1->172.16.1.3:0) from port3."

id=36870 trace_id=7 msg="send out via dev-port4, dst-mac-a4:be:2b:aa:5b:b6"

id=36870 trace_id=8 msg="vd-root received a packet(proto=1, 192.168.1.2:1->172.16.1.3:0) from port3."

id=36870 trace_id=8 msg="send out via dev-port4, dst-mac-a4:be:2b:aa:5b:b6"

id=36870 trace_id=9 msg="vd-root received a packet(proto=1, 192.168.1.2:1->172.16.1.3:0) from port3."

id=36870 trace_id=9 msg="send out via dev-port4, dst-mac-a4:be:2b:aa:5b:b6"

id=36870 trace_id=10 msg="vd-root received a packet(proto=1, 192.168.1.2:1->172.16.1.3:0) from port3."

id=36870 trace_id=10 msg="send out via dev-port4, dst-mac-a4:be:2b:aa:5b:b6"

id=36870 trace_id=11 msg="vd-root received a packet(proto=1, 192.168.1.2:1->172.16.1.3:0) from port3."

id=36870 trace_id=11 msg="send out via dev-port4, dst-mac-a4:be:2b:aa:5b:b6"

id=36870 trace_id=12 msg="vd-root received a packet(proto=1, 192.168.1.2:1->172.16.1.3:0) from port3."

id=36870 trace_id=12 msg="send out via dev-port4, dst-mac-a4:be:2b:aa:5b:b6"
